新技術助力性能升級，數字示波器趨向多功能化

示波器是工程師的“眼睛”，它把抽象的電信號具體顯示出來，在示波器的屏幕上描繪出在某線路點上的電壓隨時間的變化。數字示波器大致可分為基礎、中端與高端三種不同的應用市場，高端示波器市場主要的應用是在高速的數字、芯片設計與光通信系統，如高速I(mǎi)/O總線標準一致性驗證、高速信號完整性測量、光網絡(luò )傳輸信號的驗證等。中端示波器市場可簡單概括為以嵌入式系統的“調試 Debug”為主，幫助工程師對應他們的設計有效快速地檢測故障，查找原因，確保功能的正常發揮。而基礎低端示波器的應用主要體現在“測試Test”上，如生產線上的功能測試，或是在高?；A教學實驗室進行的各種實驗與測試等。

　　

根據國家“十二五”規劃，在未來五年內中國將著重推動創(chuàng )新與自主研發能力的提升，促進中國制造業從“Made-in-China”過渡到“Design-in-China”。在這一趨勢下，市場對中高端示波器的需求將會(huì )穩步增長，但不同領域其應用特點各不相同，更專業、更有特點的示波器將會(huì )引起客戶新的購買興趣。另一方面，雖然目前大學、研究所、民營企業等已擁有一定數量的示波器，但其中仍以低檔傳統示波器居多，急需更新?lián)Q代。也有一些廠商表示，由于近期經濟發展的不確定性，導致用戶對資金投入較為敏感，資金控制趨嚴，這將有可能使得數字示波器租賃市場表現活躍。此外，受到市場及技術因素等的影響，近年來國內數字示波器的價格走勢整體呈現出下降的趨勢，其中，中端市場的產品價格下降較為明顯，高端市場略微下調，低端市場價格則基本保持不變。

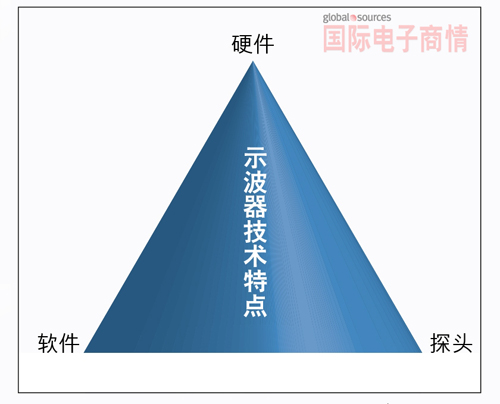

數字示波器技術性能受三大關鍵因素所影響。

磷化銦技術漸成主流

不同品牌高端示波器的競爭主要體現在產品的性能表現上，即“測量精確度與信號完整性”，歸根到底就是核心芯片技術的競爭，特別是磷化銦與鍺化硅兩大陣營之間的對壘。鍺化硅具有高頻特性，并且由于硅工藝的集成度和成本優勢，因而被廣泛應用在電子測試產品中；而運用磷化銦技術，則可以大幅提升示波器的量程限制和觸發帶寬，這種基于先進半導體材料和制程工藝的產品類型，因而也成為了當前業內示波器廠家尋求產品性能突破的一大重要方向。

安捷倫數字測試大中華區業務市場經理杜吉偉

今年4月安捷倫(Agilent)推出了90000Q系列較高帶寬和采樣率的實時示波器，帶寬高達63GHz，采樣率達160GSa/s，存儲深度達2G每通道，其核心競爭力在于采用了新型的半導體材料和制造工藝，即磷化銦半導體材料和快膜封裝技術，具體反應在本底噪聲是同類產品的一半左右，固有抖動僅為75fs，該型號示波器已于2012年7月開始在國內發貨銷售。

　　

安捷倫數字測試大中華區業務市場經理杜吉偉介紹道：“傳統鍺化硅技術做出來的示波器其量程越來越小，有可能無法滿足未來很多測量的基本要求，也就是說，采用鍺化硅技術的示波器作為通用儀器已在應用上面臨困難，但它在專用設備領域尚有一定的應用空間。而采用新型的磷化銦半導體材料和制造工藝，使得安捷倫的高端示波器在本底噪聲、固有抖動、量程等指標上取得了‘質’的飛躍?！?

據了解，目前在全球三大示波器廠家中，除了安捷倫已推出磷化銦半導體材料和相關制程的示波器產品之外，另外一家廠商也已經對外宣布將會(huì )走向這一方向，并且已經被號稱擁有磷化銦技術的Teledyne公司所并購，由此可以看出，磷化銦半導體材料已成為高端示波器技術發展的一個較為明顯的趨勢。

多功能化趨勢凸顯

自面世以來，示波器一直是時域測試儀器——電壓隨時間的變化(而頻譜儀是頻域測試儀器——功率隨頻率的變化)，兩者幾乎互不相干。但時移世易，隨著無線模塊與功能越來越多地內嵌在各種系統與設備中，時域與頻域開始在同一個系統中交互作用，也帶來了各種各樣新的問題，為此，多合一功能示波器，也被稱為混合域示波器開始應運而生。

泰克公司大中華區分銷業務高級技術營銷經理鄧錦輝

泰克公司(Tektronix)在去年9月推出了混合域示波器MDO4000系列，它集成了示波器(模擬信號)、邏輯分析儀(數字信號)、總線協議分析儀(總線命令)、頻譜儀(射頻信號)、調制域分析儀(或矢量信號分析儀)于一體，這些儀器不是被簡單地集成在一起，更重要的是，它們共享了一個跨域的觸發電路和同一的時基，可以讓工程師同時捕獲、跟蹤這些信號以及它們之間的時間相關性問題，分析某個基帶的電路與另一個射頻電路究竟是如何工作以及互相影響的。泰克公司大中華區分銷業務高級技術營銷經理鄧錦輝指出：“目前無線技術應用的普遍性使混合域示波器成為主流，透過MDO4000混合域示波器或混合域分析儀，完美地將時域與頻域結合在一起，使工程師在設計無線嵌入式系統時能夠同時看見兩個世界，而且更真實、更實際地反映出系統的狀況?！?

此外，安捷倫低中端示波器今年的新產品3000X系列同樣也向多合一儀器方向跨出了一大步，該系列產品集示波器、邏輯分析儀、任意波形發生器、協議分析儀、電壓表5個儀表功能于一身。杜吉偉表示：“低中端示波器將逐漸走向多儀器功能，即除示波器核心儀器功能之外，可能會(huì )增加其它儀器的部分功能，如邏輯分析儀、任意波形發生器、串行協議分析儀、電壓表、頻譜或FFT 分析儀、頻率計、低頻網絡(luò )分析儀等等。但不同的廠家在實現手段上會(huì )各有不同，安捷倫傾向于在一個芯片(SoC)中實現所有儀器功能，有的廠商則會(huì )更多地借助軟件來實現這些功能?！?

提升“軟實力”

隨著應用的普及，現階段數字示波器日益趨向商品化應用，除了產品的技術性能外，最佳的綜合性?xún)r(jià)比成為了廠商們競爭的著力點，產品的“軟實力”受到了更多的重視，其中包括產品的界面、OS、質量、品牌、服務等，而不僅僅只是技術，關鍵在于如何協助客戶解決實際遇到的問題，縮短產品測試的時間和周期，提高產品測試的效率。

“例如，電力電子產品、風力發電、光伏發電、電力設備、新能源汽車等正在向大功率方向發展，產品開發時經常會(huì )遇到三相輸入、三相輸出的測試?！鄙虾M河國際貿易有限公司高級技術主管姜永忠表示道：“傳統的示波器需要至少重復測試兩到三次才能觀測到6路或8路的波形，尤其是在一些同步要求高的場合，即使花費再多的時間有時也無法同步觀測到多路波形。橫河的8通道示波器一次可以觀測8路模擬波形，大大提高了客戶測試效率，解決了傳統示波器無法多通道同步觀測波形的問題?！?

上海橫河國際貿易有限公司高級技術主管姜永忠

除了今年推出N2750A系列三態探頭之外，在軟件上，安捷倫示波器離線分析軟件將原本用在Infiniium系列示波器內的軟件開放出來，可安裝在任意一臺個人電腦上，不分廠家、不分國產或是進口、示波器或是數字化儀，都可對其波形數據文件進行分析，方便了工程師進行波形分析、撰寫測試報告和小組討論，還可大幅提升原本功能簡單的示波器產品性能。

而在服務上，泰克一方面提供友好的界面、全中文的菜單，以及多種基礎與應用的資格認證培訓課程；另一方面，泰克在北京、上海、深圳還提供先進的實驗室、相關的測試設備以及測試專家，免費為客戶的產品進行預檢驗服務，并提供免費的咨詢服務，及建議相關可行的修改，降低了產品通過標準一致性驗證的時間與成本。
