長運通光電：用MCU實現高柔韌性的線性調光技術

現在，越來越多燈具需要使用到數字化接口的調光，如一體化紅外接收頭，手機藍牙無線調光，光敏電路自適應反饋調光，智慧型家居的統一調光等等。它的好處是，通過數字信號或模擬AD采樣，實現了高度柔韌性的調光控制能力。而使用MCU能夠輕易地達到這一點，并可以強化“調光”和“控制”這兩個特性，提高人機操作的極致體驗。以下，我們著重介紹一個低成本但極有效的8bit MCU調光控制方案。

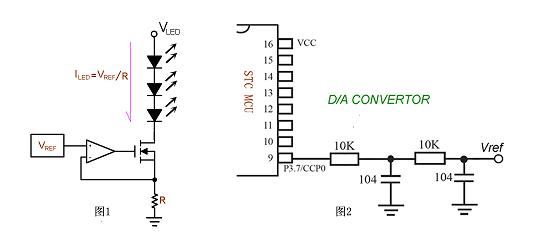

LED是一個電流型受驅器件，常規的線性限流調光驅動如圖1：

從圖1可以看出，要進行調光，我們可以通過改變R值和Vref的值。但改變R值并非是容易的，因為我們還得考慮這個精密電阻的封裝，耗散功率等內容。而通過改變Vref值，是行業的普遍做法。

要實現較高柔韌性的線性調光，我們可以通過使用一個8bit的類8051單片機實現，如國內的STC系列單片機，它內建了高速PWM發生器，可以在低成本的應用要求下，輕易地實現D/A（數轉模）的功能，從而達到調光的目的。

如圖2，通過使用STC具備8bit PWM功能輸出的P3.7引腳，和外圍一個簡易的D/A耦合電路，即可以產生一個平穩、穩定、精確的Vref輸出。（請確保PWM頻率在10kHz以上即可）。

藉此，我們能很輕易實現255檔調光設置。我們只需要設定在Vref最大時，即Vref=Vcc=5V（單片機默認電壓），LED陣列能接受的最大電流。譬如，針對某個HV-LED串聯陣列，我們假定最大工作電流為20mA；那么，圖1中的預設電阻應該為R=5.0V/0.02A=250Ω，可計算得電阻R的耗散功率Pd=5.0V2/250Ω=0.1w（max），因此我們可以選擇一個1206封裝的1%電阻器即可。

同理，如果要LED陣列在0mA~50mA調光，那么，預設電阻R=5.0V/0.05A=100Ω，電阻的Pd（max)=5.0V2/100Ω=0.25w，同樣應該選擇一個1%，1206封裝的電阻器。

上述通過PWM信號實現了精確的數模轉換（DAC），獲得了高精度的Vref輸出。特別地，當采用一個8bit的單片機時，對LED調光驅動來說，能夠最多產生255檔位（2的8次方）的亮度變化，每檔步進為Vstep=5.0V/255≈0.02V，每檔步進電流為Istep=0.02V/250Ω=80uA。這個步進的電流足以滿足常規LED調光的所有要求。

實驗證明，該批量一致性的精度非常高，即使是超低亮度時（如最低的80uA亮度時），其驅動電流精度和亮度的一致性都要大大優于采用傳統“基準--分壓電路—Vref”所達到的效果?，F在，這個電路更是可以作為一個經典的模塊來引用，可以通過連接紅外一體接收頭，藍牙模塊，光敏自適應反饋電路中，即可以?xún)戎玫饺魏涡枰獢底挚刂普{光的場合之中！

長運通光電全新開發的調光調色筒燈、聲控燈管、光控燈管、模擬旋鈕調光筒燈、全數字觸控控制的調光筒燈，其驅動內核正是利用了PWM-DAC的線性驅動技術，具備高精度的特性；批量驅動電流一致性達到±0.4%（8bit單片機控制）、±0.1%（10bit單片機控制）。
