智浦欣微電子推出立體聲15W大功率ClassD

上海智浦欣微電子有限公司（Chipstar）經過多年的研發沉淀，突破國內工藝流片的限制，針對目前國內LCD TV，家庭音響系統市場率先推出了立體聲大功率D類產品---CS8615C，并已經通過國內主流應用終端的測試認證，成功的實現了該產品的商用化。

產品簡介：

CS8615C 是一款15W（每聲道）立體聲高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。內部包括一個功率可調限制器和直流檢測電路來對揚聲器進行保護。功率可調限制器允許用戶設定一個比電源電壓低的虛擬電壓來限制流過揚聲器的總電流，直流檢測電路在輸入電容損壞或者輸入短路時關斷輸出級。CS8615C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8615C可以驅動低至4Ω 負載的立體聲揚聲器，具有高達90%的效率，使得在播放音樂(lè )的時候不需要額外的散熱器。

產品描述：

● 輸出功率

PO at 10% THD+N, VDD = 16V

RL = 8 Ω 15W/CH(典型值)

PO at 10% THD+N, VDD = 13V

RL = 8 Ω 10W/CH(典型值)

PO at 10% THD+N, VDD = 16V

RL = 4 Ω 30W(典型值)

● 效率高達90%，無需散熱片

● 極寬的電源電壓范圍8V~26V

● 免濾波功能

● 揚聲器保護包括可調功率限制器加直流保護

● 輸出管腳方便布線布局

● 良好短路保護和具備自動恢復功能的溫度保護

● 良好的失真和防噗聲功能

● 四級增益可調

● 差分輸入

封裝和工作環境

● 采用纖小的TSSOP28-PP封裝，有效的節省了PCB板面積。

● 額定的工作溫度范圍為-40℃至85℃。

上海智浦欣微電子有限公司關于立體聲ClassD功放產品線目前都處于批量生產階段。

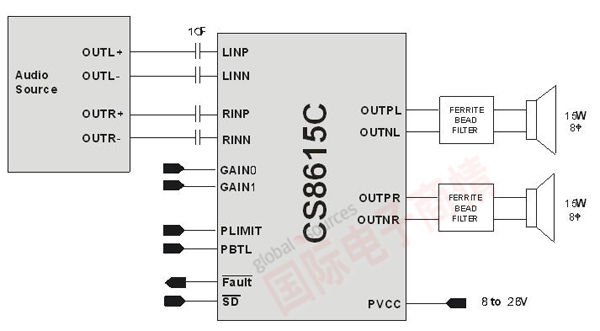

極其精簡的外圍
